网络型可编程中央控制主机是意大利贵宾会可编程控制系统的核心部件,它是实现与其它设备及管理App功能模块互通的重要桥梁,通过可编程控制App,配合平板、智能手机终端及无线触摸屏显示操作,可以实现对所有的会议及其他设备进行集中控制。
- 功能与特点
- 技术参数
- 接口示意图

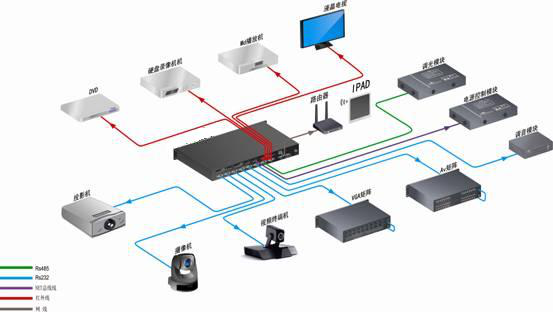

- 系统连接图
? 采用意大利贵宾会开放式可编程控制平台，具有人性化的中/英文操作界面，交互式的控制结构
? 全面支撑远程网络控制，内建网络接口，支撑网络级联，支撑ipad/iphone手持终端，通过wifi与主机通讯
? 人机界面编程全面兼容传统触屏编程方式，无需重新学习新的编程方法，极其方便升级更换
? 采用最新32位内嵌式处理器，处理速度最高可达667MHZ
? 大量采用高度集成化协处理芯片，考究的LAY OUT让系统运行非常稳定、流畅
? 主机内置512MB内存及2G的大容量FLASH 存储器；
? 8路独立可编程RS-232控制接口，可以收发RS232、RS485、Rs422格式数据
? 8路独立可编程IR红外发射口，红外发射口可以做串口使用，使可编程口总数达到16个
? 8路数字I/0输入输出控制口，带保护电路
? 8路弱电继电器控制接口
? 2个NET网络控制接口，可以并接最大256个网络设备
? 客户可编程设置的任何控制协议或者控制代码
? 内嵌智能红外学习功能模块，无须配置专业学习器支撑双代码的控制，即一键发二种代码
? 支撑硬件学习红外功能，客户可方便现场更换红外设备而无需再次编程
? 可从网上下载各种常用的电器设备的红外代码库
? 采用国际流行SMT全贴片式生产工艺
? 全制式环保电源(110V-240V),适合任何地区
? 采用铝合金机身，使用无危害成份材料，通过ROHS环保认证
? 采用标准1U机箱，可安装在19英寸标准机柜上
|
机型 |
RX-M8900S |
|
CPU |
32位SamsungARM处理器 |
|
处理速度 |
最高可达667MHz |
|
标准内存 |
512M SDRAM,2G FLASH |
|
扩展内存 |
可扩展至4GB |
|
COM端口 |
8个DB9公型接口，可双向传输RS-232,485及RS-422信号 |
|
红外IR端口 |
8个终端模块，16PIN输出排针 |
|
输入I/O端口 |
8个终端模块，9PIN输出排针，带保护电路，支撑0-5V数字输入信号 |
|
NET端口 |
2个终端模块，4PIN排针，支撑NET控制总线，提供DC24V/1A的输出电源 |
|
网络扩展接口 |
1个RJ11 6PIN接口，用于扩展扩展卡用 |
|
弱继电器端口 |
8个终端模块，16PIN输出排针，常开型独立断电器，额定1A/30V交流/直流 |
|
上传程序接口 |
一个DB9母型端口（后面板） |
|
电源 |
AC100-240V自适应电源 |
|
尺寸（mm） |
432(L)×236(W)×45(H) |
|
重量 |
约5.0kg |
① 8 路弱电继电器：
可外接的负载可达：DC 5V / 1A，可应用于控制投影机吊架升降等场合。
②、8 路数字 IO：
可根据不同的外接方式，控制多种设备。可具体定义为当接收到外界的信号/电平，或者是某路输入与地短路时，触发系统的一系列指令/动作；也可定义为当触发系统内部的一 系列指令时，引发 I/O 口发生动作，从而控制与 I/O 口相连接的设备。

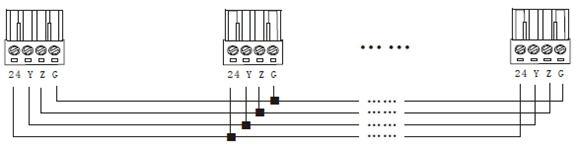

③、3 个设备总线通信接口：
接线注意事项：
A. 24、Y、Z、G 四线一一对应；
B. 线与线之间注意不能短路。
④、 8 路红外发射口：
A. 同时支撑 8 台红外设备，每台红外设备通过红外发射棒与中控主机的 8 路红外发射口中的纫獯罄蟊龌徕一口连接，通过红外学习编程，来实现智能控制红外设备的功能。
B. 每路接口有两个：Ir(x)、G。Ir(x)连接红外发射棒的正极（白黑线），G 连接红外发 射棒的负极（黑线）。
⑤、1 个以太网 RJ45 接口：
可把中控主机连接到以太网或 Internet 中或Wifi中，通过平板电脑及智能手机终端控制整个系统。
⑥、电源保险丝：
电源接口自带保险丝，防止电压突然过高损坏中 控主机。
该功能选配。
⑦、8 个串行控制接口：
⑧、1 个电力载波 PLC 接口：
⑨、1个串行控制接口：
用来下载主机的用户程序。
⑩、电源口：
宽电压通用电源接口，可及 110V 至240V，应用范围更广。
